我司“大视场宽波段投影系统”获得突破　　

　　视场、宽波段、出瞳孔径、出瞳距等是高精度投影镜头的关键技术指标，也是设计时相互制约的技术参数，大视场、宽波段、大出瞳孔径、长出瞳距的投影镜头是投影系统的设计难点。
　　在某项目论证、研制过程中，客户对视场、宽波段、出瞳孔径、出瞳距等技术参数提出了近似苛刻的技术指标。
　　我公司长期至于高精度投影镜头、投影系统的研发，积累了扎实、丰富的工程研制经验，此次针对客户的特殊需求，光学设计工程师创新设计思路、改进设计方案、优化系统结构和参数，经过近一段时间的技术攻关，完成了该大视场、宽波段、大出瞳孔径、长出瞳距的投影镜头设计，并对加工、装校、检测的工艺性进行了综合评估，相关设计结果达到国内外先进水平。

　　
技术指标：
a) 工作波段：400nm～900nm；
b) 焦距：75mm
     c) 视场角： ≥40°×30°；
     d) 出瞳孔径：≥Φ25mm；
     e) 出瞳距：≥50mm；
f) 畸变：≤3%；
g) 杂光系数：≤3%；
h) MTF：中心视场≥0.8@8lp/mm，0.7视场≥0.65@8lp/mm；
i) 外形尺寸：Φ138×400mm。

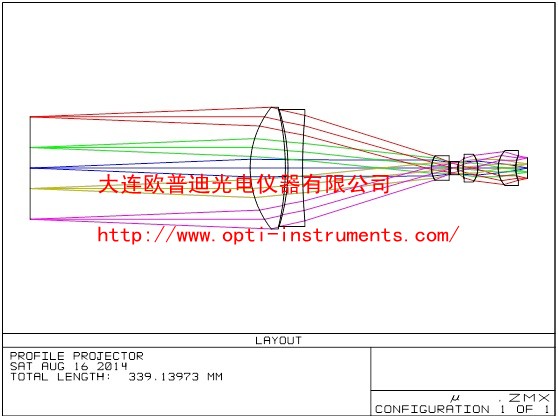

柯拉照明系统

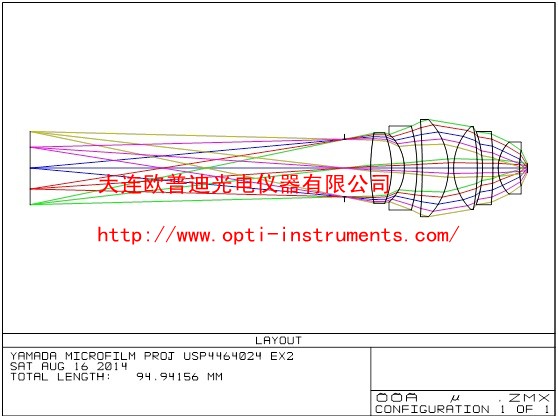

像方远心转像系统

　

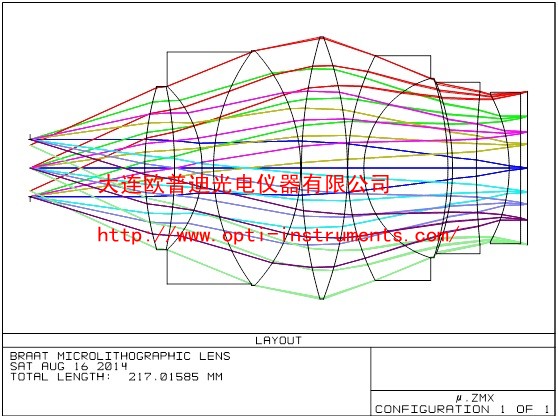

大视场、宽波段、大出瞳孔径、长出瞳距投影系统
